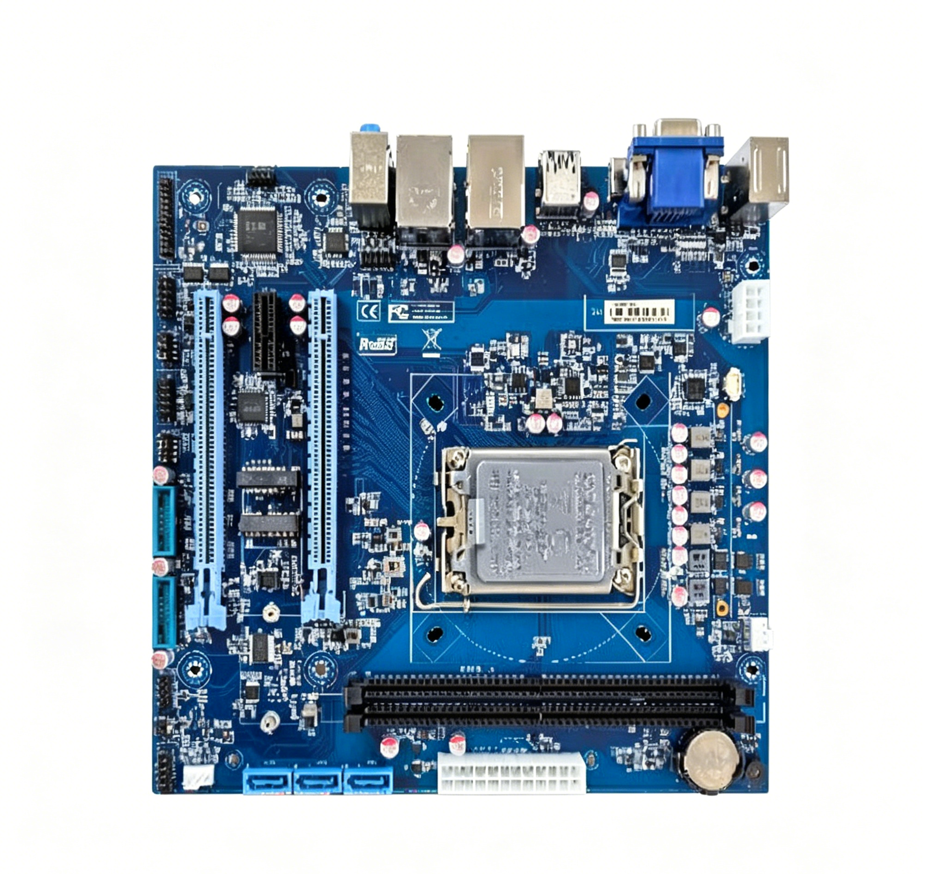

图南 TN-MATX-K7000 主板

图南TN-ATX-K7000采用国产兆芯KX-7000系列芯片，LGA1700插座，2×DDR5最大64GB，HDMI+VGA+DP三显输出，双千兆网络，支持PCIe独显扩展，220×205mm紧凑板型，适配政府办公、金融、交通、教育、能源等领域。

• 处理器插槽：LGA1700，支持兆芯KX-7000系列 • 内存：2×DDR5 U-DIMM 5600MHz，最大64GB • 显示：HDMI2.0(4K@30Hz) + VGA(1080P) + DP1.2(4K@60Hz) • 网络：2×RTL8111H千兆，支持WOL/PXE • 后置USB：4×USB 3.0 • 内置USB：4×USB 2.0 + 4×USB 3.0 • 存储：1×M.2 2280(SATA/PCIe自动) + 3×SATA 3.0 • 串口：2×RS232/RS485（跳线选择）+ 1×LPT • 扩展：1×PCIe x16(x8) + 1×PCIe x1 + 1×PCIe x16(x1) • 无线：1×M.2 2230（WiFi/BT） • 音频：Realtek ALC897 • 供电：ATX标准 | 板型：220×205mm

01 处理器平台 采用国产兆芯KX-7000系列芯片，独立LGA1700 CPU插座可灵活更换。多核多线程设计，主频高达3.7GHz，性能强劲，满足信创高端办公和工业应用。 02 内存与存储 2×DDR5 U-DIMM插槽，5600MHz高频，最大64GB。1×M.2 2280（SATA/PCIe x4自动识别）+ 3×SATA 3.0，灵活搭配固态和机械硬盘。 03 显示与扩展 集成核显提供HDMI2.0+VGA+DP三路独立输出，支持三屏异显。1×PCIe x16（x8通道）支持独显，1×PCIe x1 + 1×PCIe x16（x1通道）满足网卡、采集卡加装。1×M.2 2230支持WiFi/蓝牙。 04 网络与串口 2×RTL8111H千兆网卡，支持WOL网络唤醒和PXE引导。2×RS232/RS485串口（跳线切换）+ 1×LPT并口，满足工业通信和打印需求。

后置IO接口： • USB 3.0：4个 • USB 2.0：2个 • HDMI 2.0：1个（4K@60Hz） • VGA：1个 • 千兆RJ45网口：2个 • 音频接口：3个（Line-in/Line-out/Mic） • PS/2：1个 主板内部接口： • DDR4内存插槽：2个 • SATA III：2个 • M.2 NVMe 2280：1个 • M.2 Key-E（WiFi）：1个 • PCIe x16：1个 • PCIe x1：2个 • 前置USB插针：2组 • 风扇插针：2个（CPU+SYS） • 24pin ATX电源：1个 • 8pin CPU供电：1个

• 国产信创Micro-ATX主板，飞腾/海光双平台可选 • 全面适配国产操作系统，信创认证通过 • 双千兆网口+双显输出，办公工业通用 • 全固态电容工业级用料，稳定耐用 • PCIe x16独立扩展槽，支持独显/采集卡 • M.2 NVMe高速存储，系统响应快速

信创办公终端、政务服务窗口机、金融柜面终端、教育电子教室、医疗信息化终端、工业数据采集主机

• 工作温度：0℃～60℃ • 存储温度：-20℃～80℃ • 板型：220×205mm • 供电：ATX标准 • 散热：散热器+风扇(12V) • 系统：Win 7/10/11、Linux、统信UOS、麒麟OS
